新日本電工

NDミニクロパック

アクアソリューション事業について

アクアソリューション事業は、排水の浄化・再利用で水と資源の循環に貢献する「排水処理装置」と、最先端技術を支える高純水を供給する「純水製造装置」の提供で持続可能な社会の実現に貢献してまいります。

排水処理装置(クリーンリサイクルテクノロジー)

当社の排水処理装置はイオン交換樹脂をはじめとした各種吸着材を充填しています。当社郡山工場でそれらの委託再生を行うことにより、水の循環利用と資源の回収を可能にしています。

クリーンリサイクルシステム

1. 水・薬品の浄化・再利用

  • 排水を脱イオン水・純水として再利用できます。
  • めっきなどに利用される薬液中の不純物を除去し、薬液の延命・水の再利用が可能です。

2. 委託再生方式

  • お客様のメンテナンス作業やイオン交換樹脂の再生薬品が不要です。
  • 排水処理汚泥の発生もありません。
  • 排水処理装置の委託再生は、水処理機器のメンテナンス業務です。
    これらの水処理機器は廃棄物に該当しません。

3. 資源リサイクル

資源リサイクルフロー

4. 販売方式

5. 安定した性能と万全のアフターサービス

純水製造装置(ピュアウォーターテクノロジー)

高純水の需要(洗浄、調合、検査など)は工業製品などの高性能化に伴い、日々拡大しております。 また、カーボンニュートラルの実現に不可欠と言われている燃料電池車の燃料となる水素の製造にも純水が利用されています。 当社の純水製造装置アクアパックはイオン交換樹脂を充てんした手軽な純水装置で、水道水中の不純物を除去して高純水を作ることができます。
逆浸透膜(RO膜)とアクアパック(イオン交換樹脂塔)を組み合わせたMRパック(純水製造装置)は、国内の多くのオンサイト型水素ステーションに採用され、水素社会の発展に貢献しています。

主な用途

  • 水素製造用純水(水素ステーション・家庭用燃料電池エネファーム)
  • 洗車用純水
  • 表面処理洗浄用純水(各種めっき、塗装など)
  • ボイラー・空調・加湿器用純水
  • 実験・分析用純水

製品一覧

  • 排水処理装置一覧

    ※↑タブメニューは横にスクロールできます。

    • NDミニクロパック

        NDミニクロパック:40型 NDミニクロパック:150型 NDミニクロパック:350型 NDミニクロパック:550型 NDミニクロパック:700型
      型式 40型 150型 350型 550型 700型
      外形
      寸法
      Φ360×H947mm Φ600×H1,410
      ~1,450mm
      Φ800×H1,745
      ~1,765mm
      Φ900×H2,055
      ~2,270mm
      Φ900×H2,309mm
      運転
      重量
      65Kg/塔 260Kg/塔 600Kg/塔 900Kg/塔 1,200Kg/塔

      主な用途と特徴

      • クロムをはじめとする重金属含有排水の処理
      • めっき液などの薬品中の不純物除去
      • 表面処理等の洗浄用水
      • 土壌・地下水汚染現場での原位置処理
      • その他排水中の色素およびCOD除去

      主な販売先(業種)

      めっき業、塗装業、自動車部品製造業、航空機部品製造業、電子部品製造業、機械部品製造業、製版・印刷業、建機製造業、化学薬品製造業、鉄鋼業、鉱山業、建設業(土壌・地下水汚染処理)、環境浄化事業、廃棄物処理場、埋立処分場

      型式と性能

      塔式 イオン交換樹脂の特性
      S Cr(Vl)のみを選択的に除去します。
      G Cr(III)、Pb、Cu、Zn等の陽イオンを除去します。
      H 液精製、主にCr(III)化成液中のFe、Cu等のイオンを除去します。
      O Cr(Vl)、SO4、CI、NO3等の陰イオンを除去します。
      A Cr(Vl)、SO4、F等の他SiO2、CO2等の弱酸性イオンを除去します。
      M Na、K、Ca、SiO2、CO2等の全イオンを除去します。
      C 有機物、COD成分を除去します。
      型式 総交換容量(目安)
      (Eq/塔)
      樹脂量
      (L/塔)
      標準流量
      (m3/H)
      処理量
      (m3/塔)※
      CR-40 40 30~40 ≦0.5 40
      CR-150 150 90~140 ≦2 150
      CR-350 350 220~330 ≦4 350
      CR-550 550 400~520 ≦4 550
      CR-700 700 500~690 ≦10 700

      ※処理量は、原水水質Cr(VI)=52mg/L、CaCO3=50mg/Lを基準としています。

      試料名 Cr6+ SO4 Na CI pH 導電率
      mg/L μS/cm
      クロムめっき水洗水 35 12 14 8 6.1 300

      ▼

      NDミニクロパック処理水 Cr6+ SO4 Na CI pH 導電率
      mg/L μS/cm
      クロムめっき水洗水 <0.01 <0.1 <0.04 <0.1 <5.8 2

      3価クロム化成液の鉄イオン除去例 HH型

        CR
      40
      CR
      150
      CR
      350
      CR
      550
      CR
      700
      CR
      1000
      処理水質
      SS   Cr(Ⅵ)のみを選択除去
      酸性水(塩素イオン含有)循環再利用不可
      AA アルカリ~酸性水
      全ての陰イオンを吸着除去
      GG 酸性水Cr(III)、Al、Fe等の除去
      めっき液等の精製
      HH 液精製
      主にCr(III)化成液中のFe、Cuの除去
      GO 脱イオン水
      電気伝導度≧2μs/cm
      GA 純水
      電気伝導度≧0.2μs/cm
      GOM 高純水
      電気伝導度≧0.055μs/cm
      GAM 高純水
      電気伝導度≧0.055μs/cm
      MM 高純水
      電気伝導度≧0.055μs/cm
      C 活性炭塔
      有機物、COD成分の除去

      処理水質は原水の組成等により変動しますので保証値ではありません。

      • SS型
      • GOM/GAM型
      • GO/GA型
      • H型
      • MM型

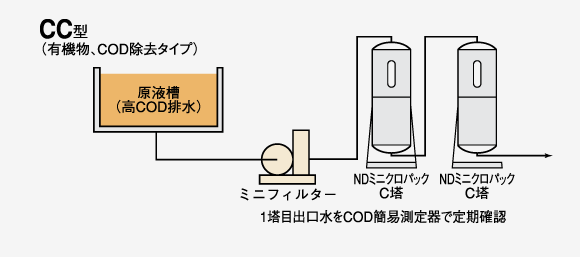

      • CC型

      よくあるご質問

      イオン交換樹脂は再生して繰り返し使用が可能になります。再生に必要な薬液はイオン交換樹脂の種類により異なります。

      一般的に、重亜硫酸ナトリウムなどによる還元処理とイオン交換樹脂による吸着除去があります。

      イオン交換樹脂の選択性は複数の成分が水に溶けている場合、ある成分が他の成分よりも優先的にイオン交換が起こることを意味します。
      強酸性イオン交換樹脂(H型)のイオン選択傾向は以下の通りです。
      Cr3+>Al3+>Pb2+>Fe2+>Ca2+>Ni2+>Cu2+>Zn2+>K+>NH4+>Na+>H+
